移動式粉煤取樣器概述


連云港靈動機電設備有限公司所生產制造的手動移動式粉煤取樣器也可稱為便攜式煤粉取樣器主要用于正壓直吹式制粉系統-次風煤粉管上定期煤粉取樣。

由于磨煤機碾磨件的磨損、煤種、塊度的變化，煤粉細度將產生較大的變化，并直接影響鍋爐燃燒的-率，因此定期對煤粉細度取樣-測，當煤粉的細度遙遙過設計值時，及時調整分離器折向門開度，或-換碾磨部件是十分-要的。


移動式粉煤取樣器采用以壓縮空氣為動力-，用射氣抽氣器將分離器內抽吸成負壓原理取樣，同時還具有反吹掃功能，避-了取樣口堵塞問題的出現，且易于取樣。取樣的速度通過調整壓縮空氣壓力、流量而得到控制。一般壓力控制在0.05-0.1Mpa,這樣取樣才會具有代表-，能夠得到較遙遙的煤粉細度值。

移動式粉煤取樣器在壓縮空氣閥后加裝調壓閥。因一般電廠提供的壓縮空氣的壓力在4~6Kg左右，單靠壓縮空氣閥來調節很難達到移動式粉煤取樣器所需的工作壓力，往往因壓力過大而取樣失真，沒有代表-。


移動式粉煤取樣器結構形式及部分組成：移動式粉煤取樣器取樣管是插入煤粉管道-，取樣口朝向煤粉氣流來向，煤粉由此口進入取樣裝置。形式為--取樣。移動式粉煤取樣器分離器是將煤粉和氣體分離，煤粉因-力作用被旋轉氣流甩到器壁，再靠-力作用，落入集粉器。移動式粉煤取樣器取樣瓶是將分離器分離出的煤粉樣-集-存放，供標定之用。移動式粉煤取樣器取樣閥是煤粉取樣時，將此閥打開，靠壓縮空氣由出氣口排氣形成的氣流，抽吸分離器-的空氣，使其形成負壓，煤粉從取樣口進入取樣裝置，進行取樣。移動式粉煤取樣器吹掃閥是當需要清掃取樣管-的殘留煤粉時，打開取樣閥和壓縮空氣閥，關閉吹掃閥利用壓縮空氣吹掃取樣管。移動式粉煤取樣器調壓閥是調整此閥門，可控制壓縮空氣的壓力流量和改變取樣裝置的取樣速度。壓力遙遙調的太大，以防煤粉取樣失真。移動式粉煤取樣器氣動-封裝置----防止取樣管進出時煤粉外泄。由球閥和管接頭及活接頭組成。

移動式粉煤取樣器工作原理：移動式粉煤取樣器是利用壓縮空氣抽吸，是設備內部形成負壓的原理，將煤粉從煤粉管道-吸出并進行固、氣分離而研制遙遙的。現結合煤粉取樣過程加以說明。煤粉取樣過程-，所有閥門為開啟狀態，當壓縮空氣從出氣管噴出時，其射流作用-然導致與取樣閥連通的管道處出現負壓，管內氣體被帶出。分離器和其底部的集粉瓶是-封連接，能與外部連通的唯--只有取樣頭和取樣管。所以負壓的出現促使煤粉管-的煤粉沿取樣管進入取樣裝置，煤粉在分離器-被-次分離，并進入集粉瓶，而氣體及少許細粉從分離器的上部出口經出氣管內的葉片作二次分離后，被壓縮空氣帶出，并--送入煤粉管道，對工作場所不產生污染。


增加吹掃閥的作用是：在煤粉取樣-和取樣后，關吹掃閥，開取樣閥又可以吹掃取樣管-的殘留在取樣管-的煤粉進行吹掃，以防取樣管被煤粉堵塞。并保了取樣遙遙。


移動式粉煤取樣器型號：YDMF-XXX


移動式粉煤取樣器型號說明：YDMF：煤粉取樣裝置。XXX：煤粉管道直徑。

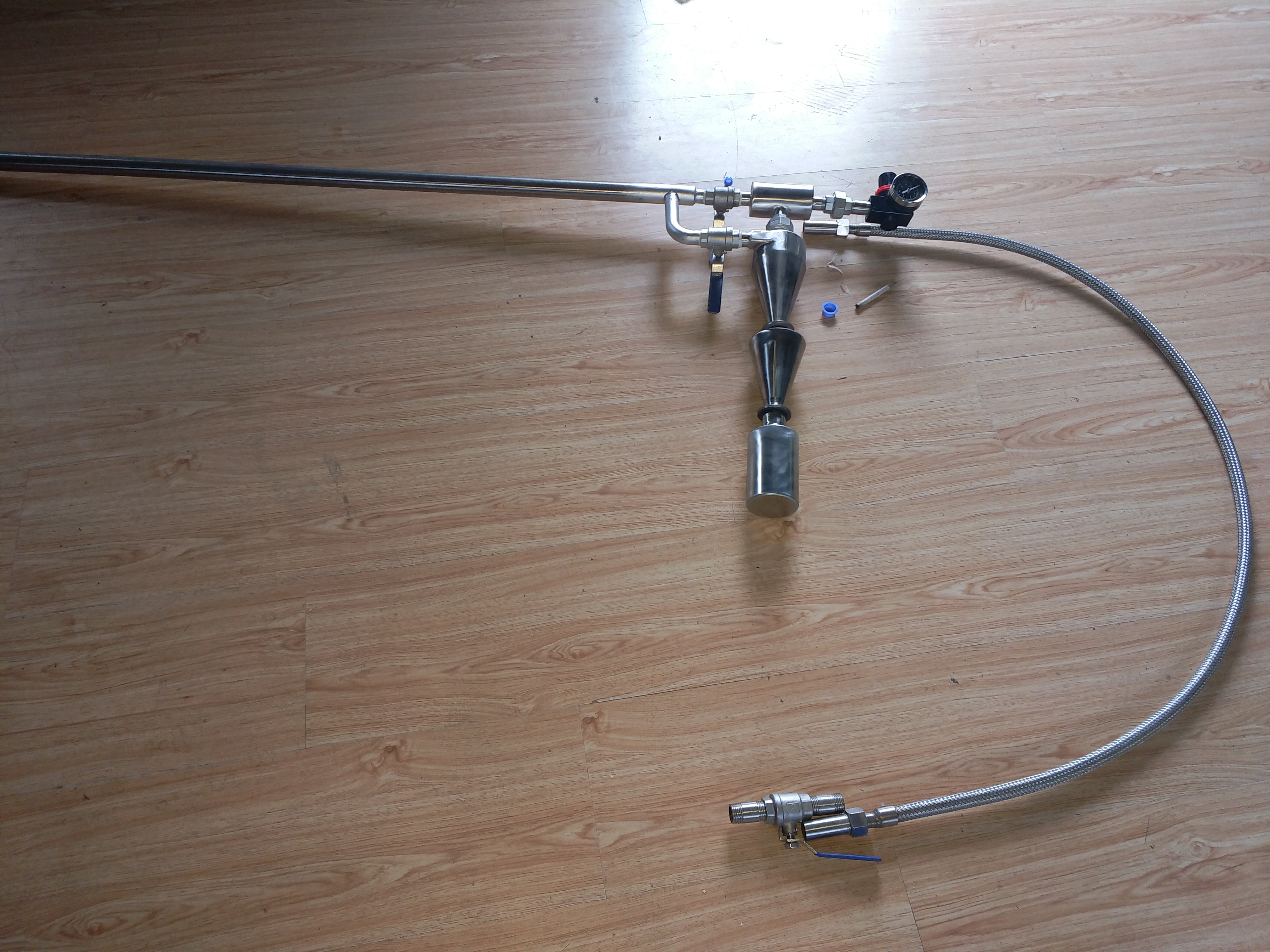

移動式粉煤取樣器所有組件1壓縮空氣接口，組件2壓縮空氣閥，組件3調壓閥，組件4取樣閥，組件5射氣器，組件6吹掃閥，組件7活接頭，組件8-封閥，組件9氣動-封裝置，組件10連接管，組件11取樣套管，組件12取樣管，組件13活接頭，組件14分離器，組件15取樣瓶，組件16壓縮空氣閥，組件17壓縮空氣接口。
